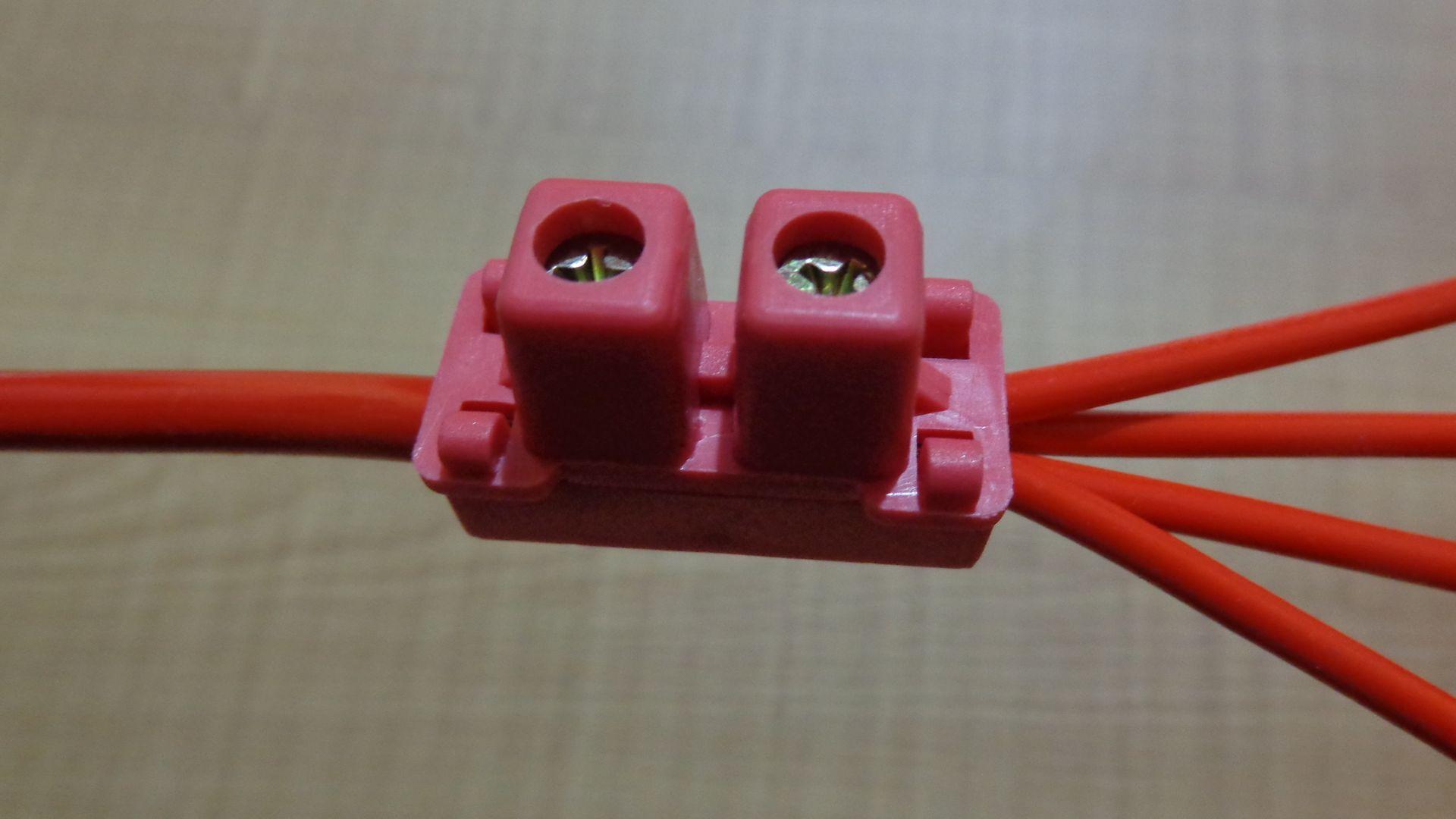

CA-10 - Conexão entre um cabo 10 mm2 e quatro cabos 2,5 mm2 com um Conector CA-10 - Imagem 1
CA-10 - Conexão entre um cabo 10 mm2 e quatro cabos 2,5 mm2 com um Conector CA-10 - Imagem 2

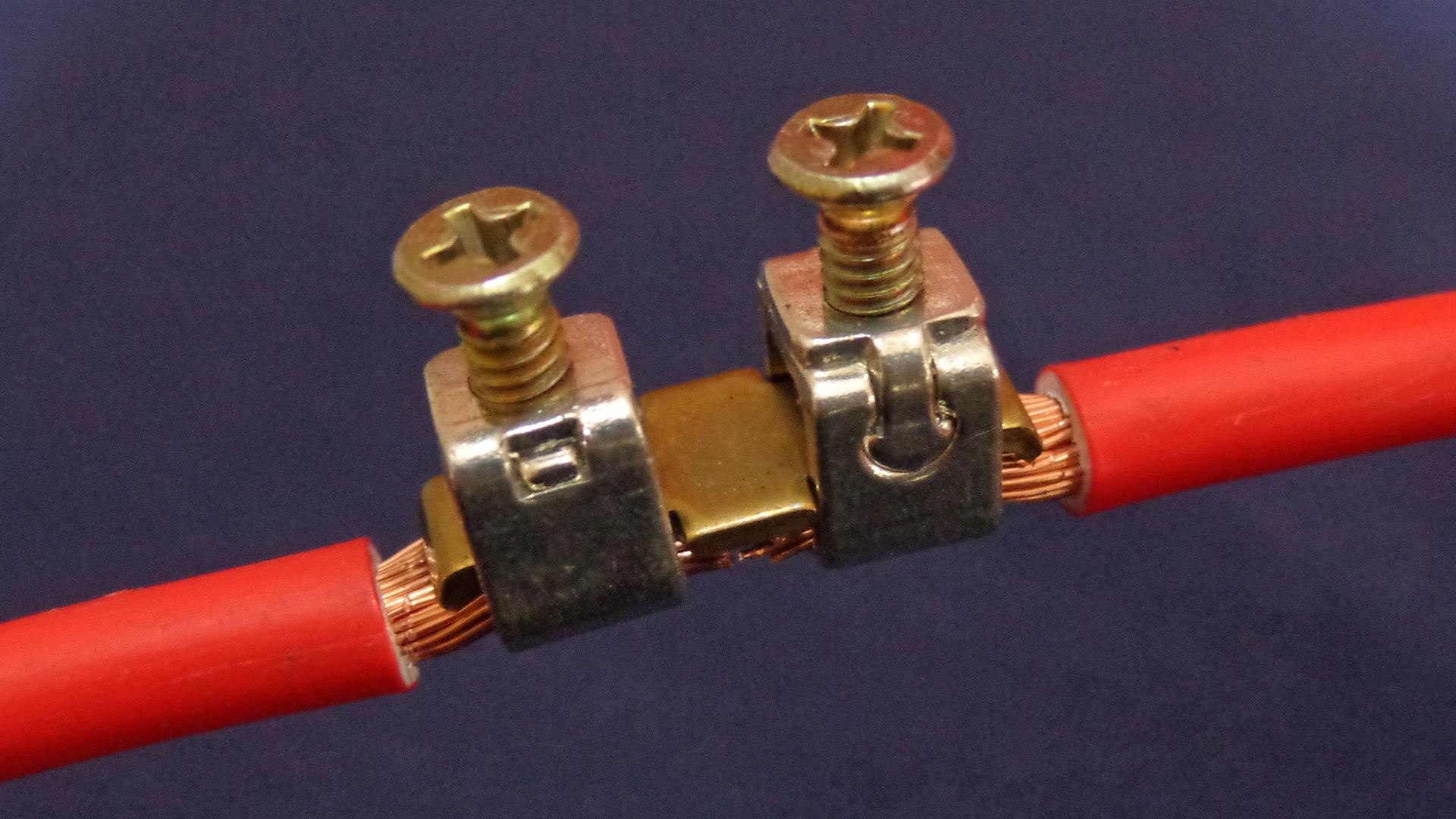

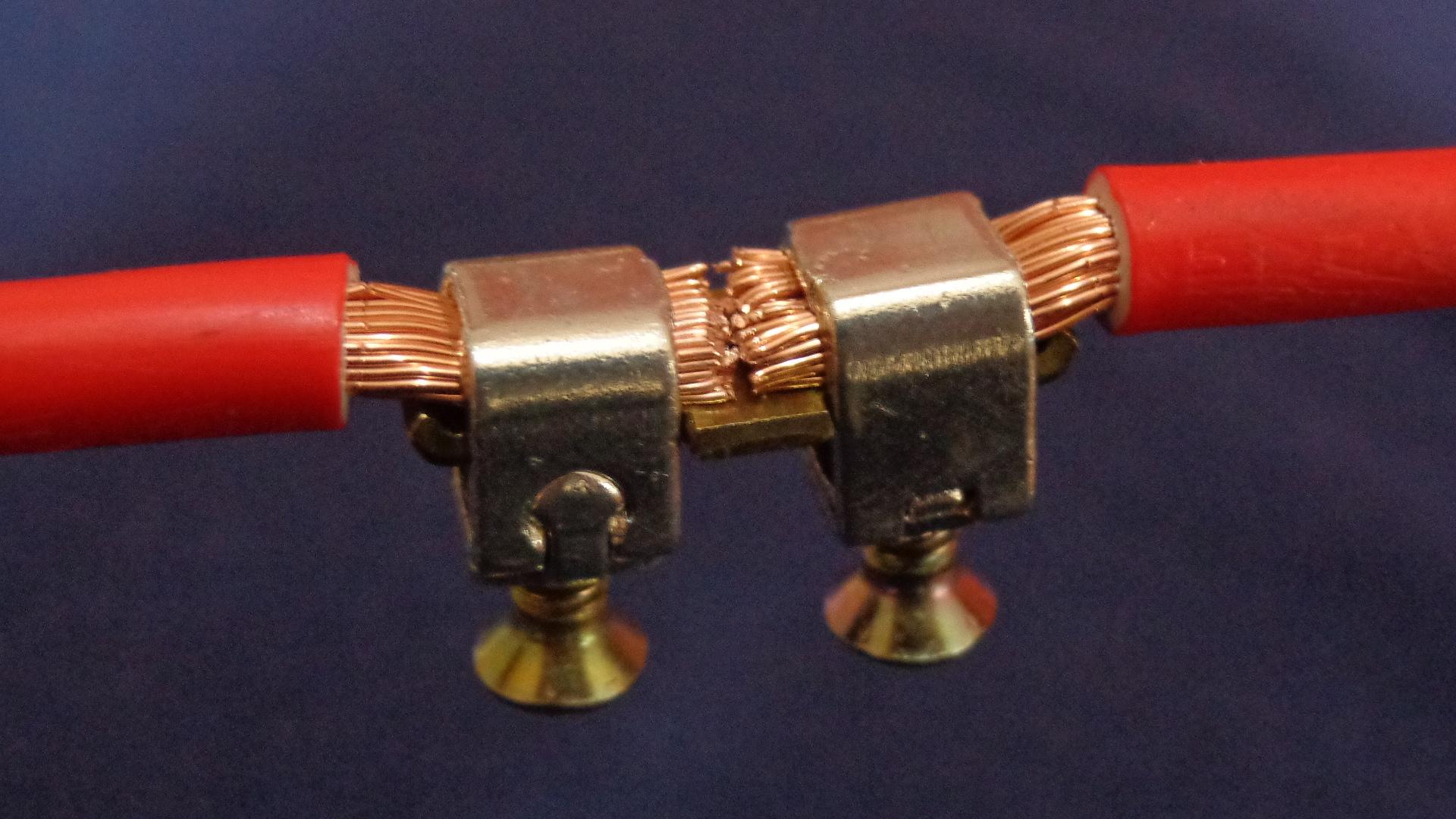

CA-10 - Conexão Perfeita entre dois cabos 10 mm2 - Imagem 1
CA-10 - Conexão Perfeita entre dois cabos 10 mm2 - Imagem 2
CA-10 - Exemplo de ligação de um chuveiro elétrico com Conectores CA-10 - (FASE - NEUTRO - TERRA)

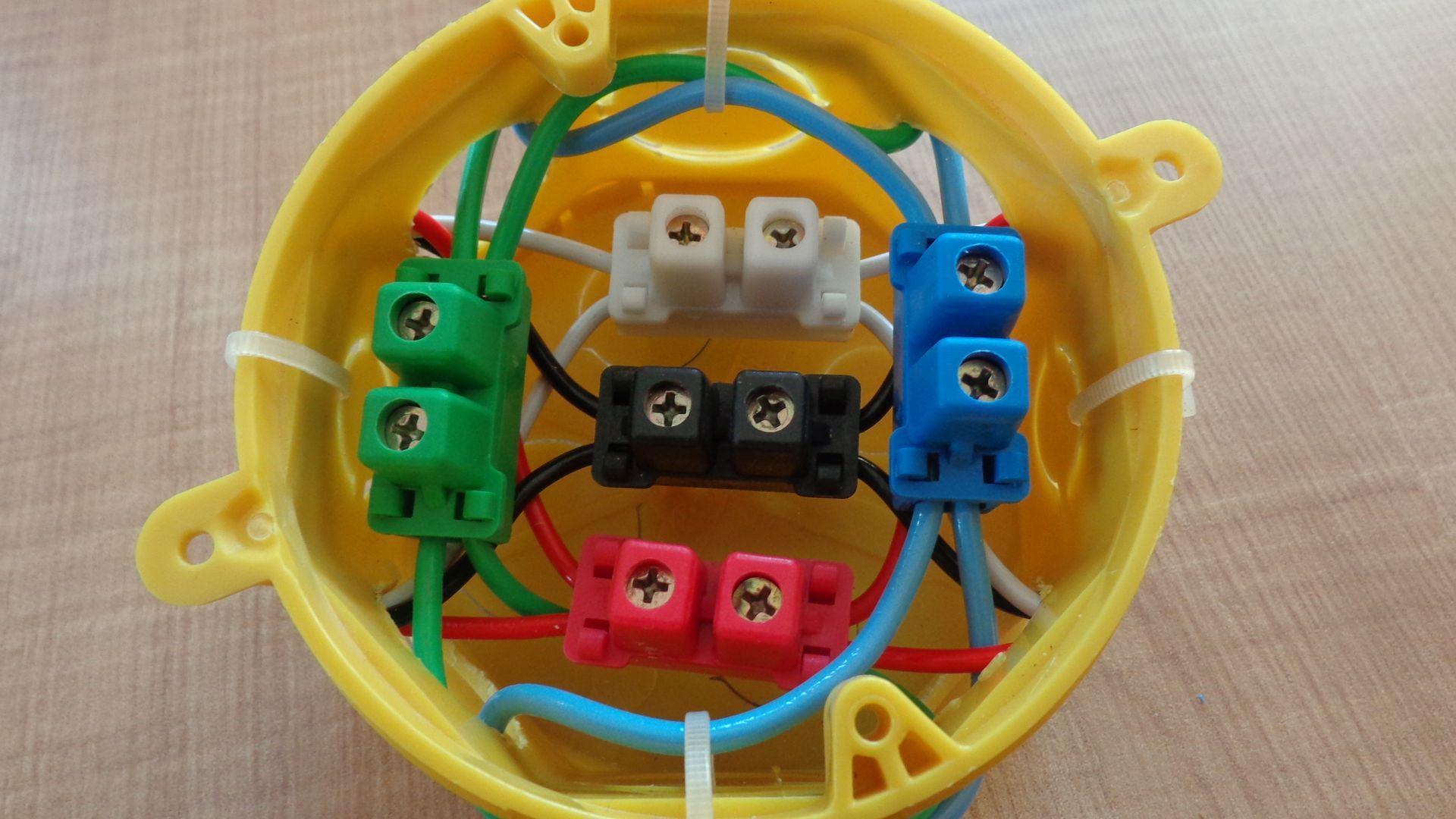

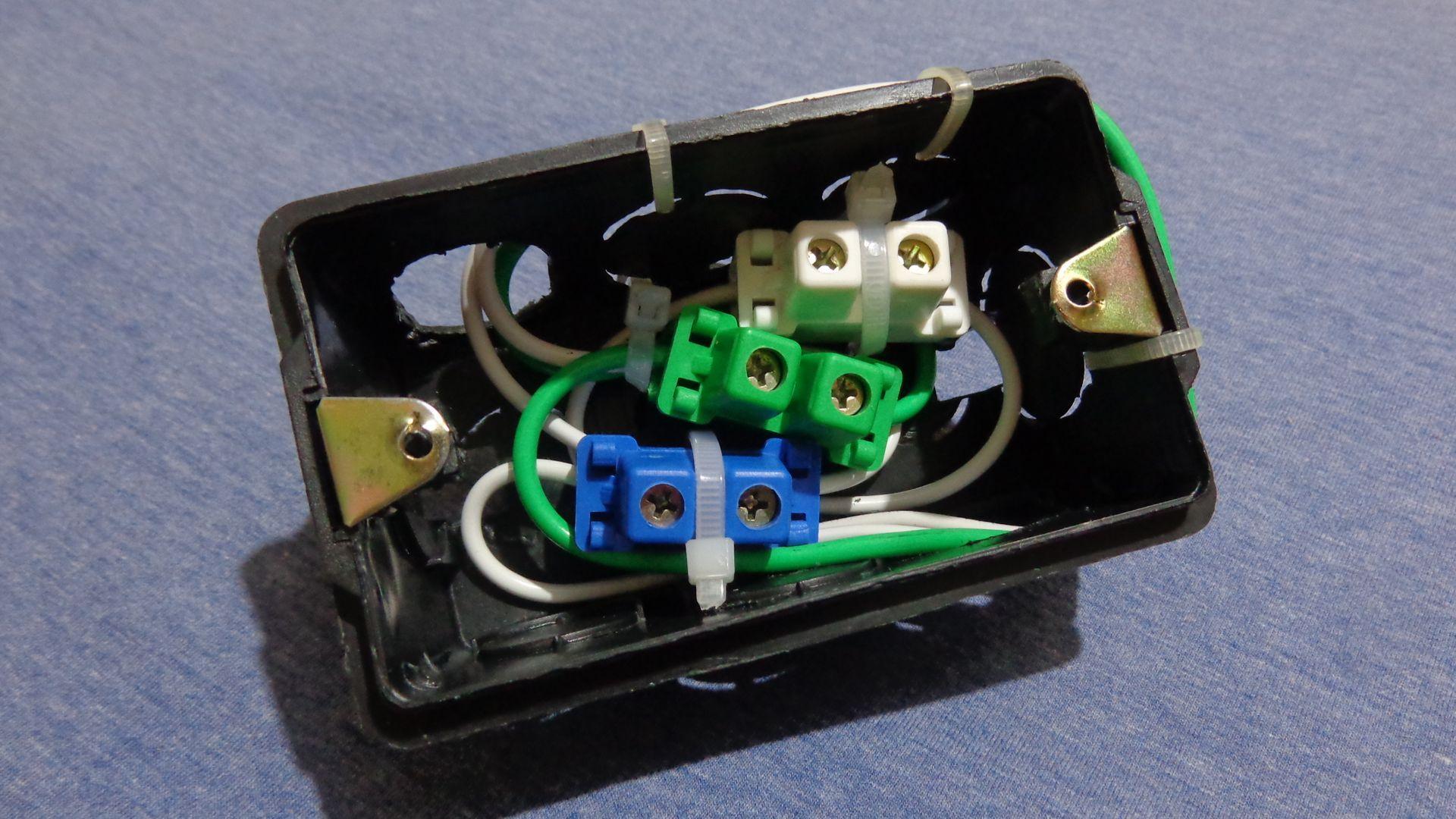

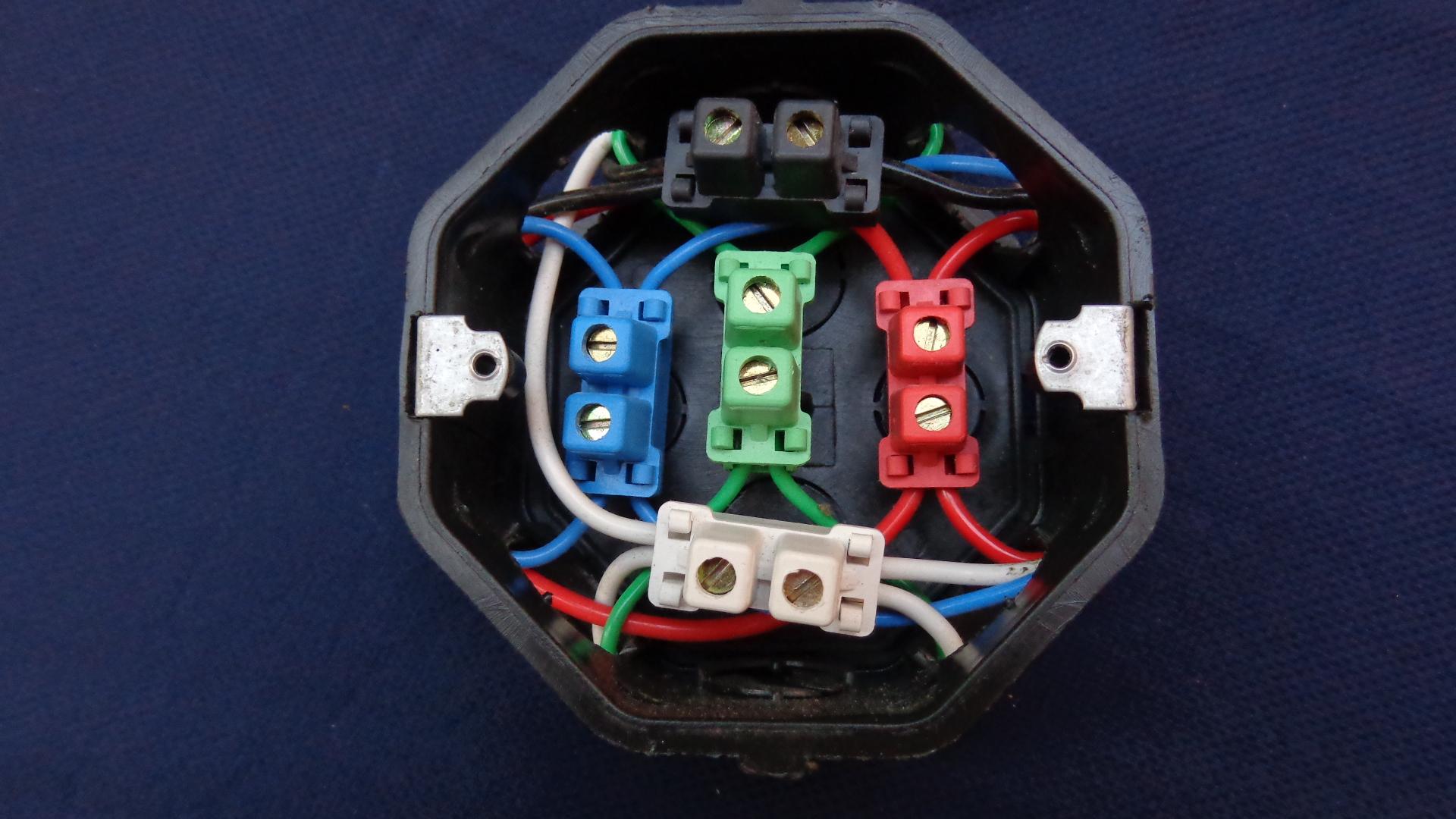

CA-10 - Exemplo de várias ligações com Conectores CA-10 no interior de uma caixa de passagem - Imagem 1
CA-10 - Exemplo de várias ligações com Conectores CA-10 no interior de uma caixa de passagem - Imagem 2
CA-10 - Qualidade na junção de três cabos 6 mm2

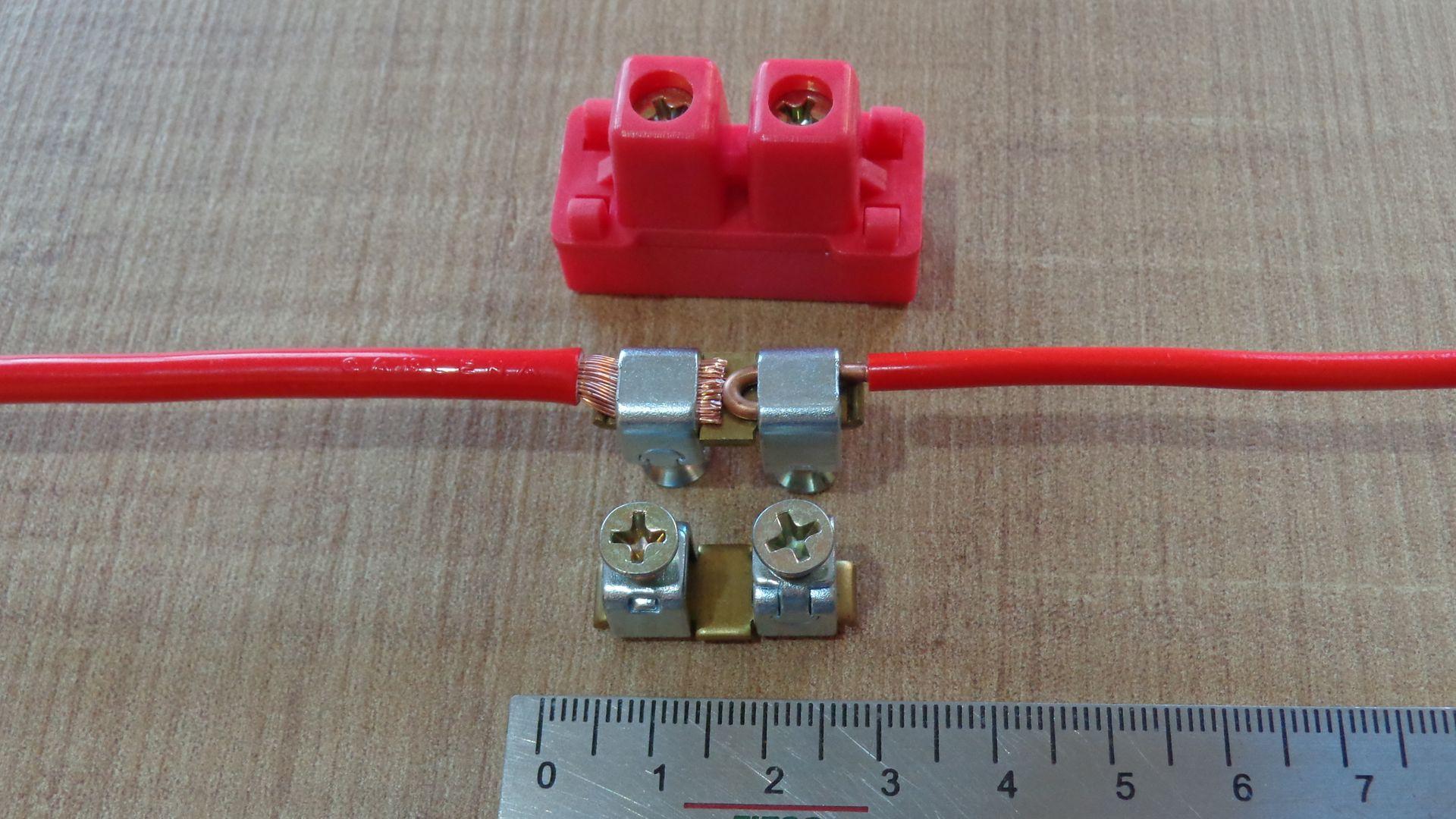

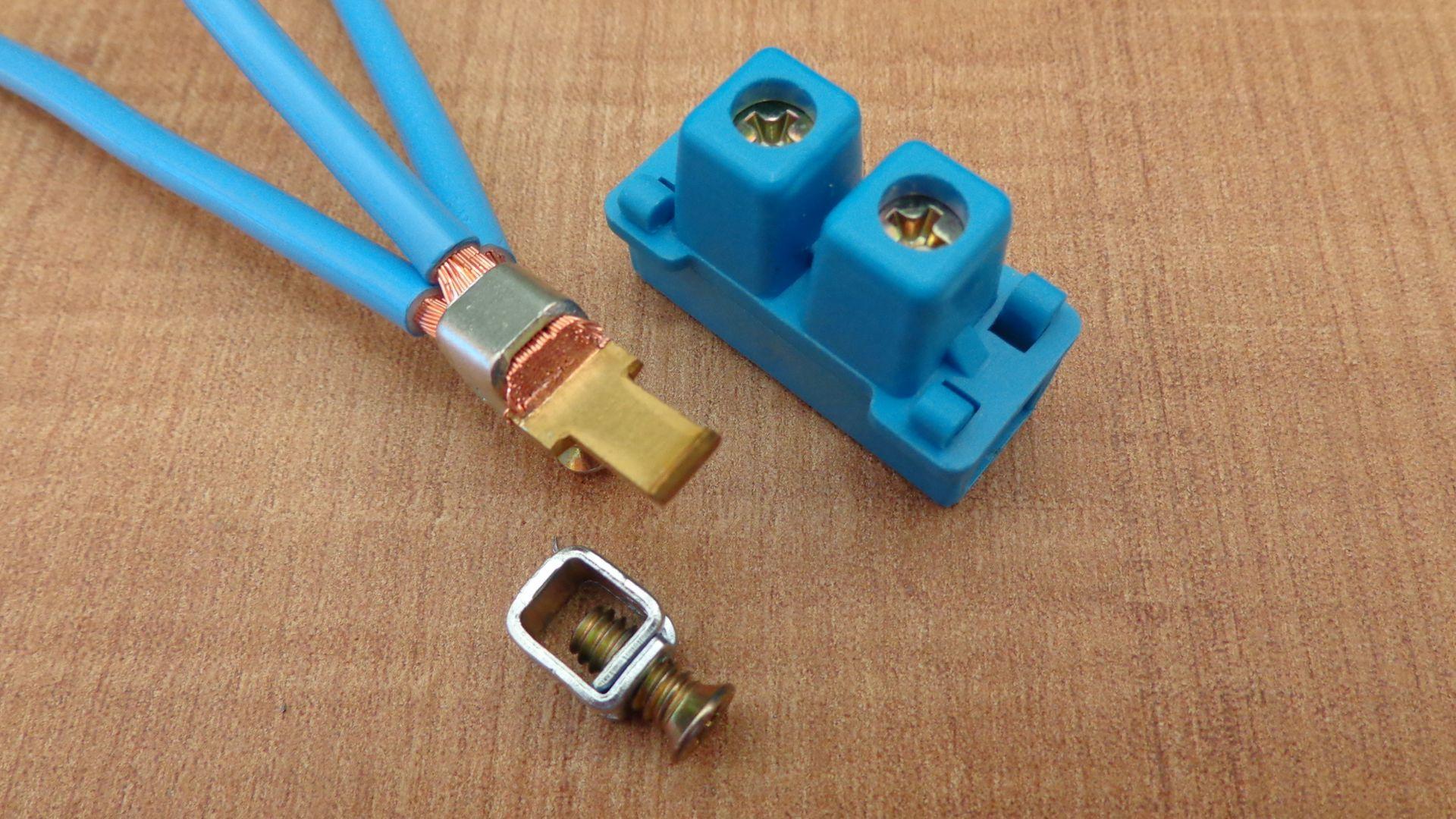

CA-10 - Visualização da mecânica do Conector CA-10

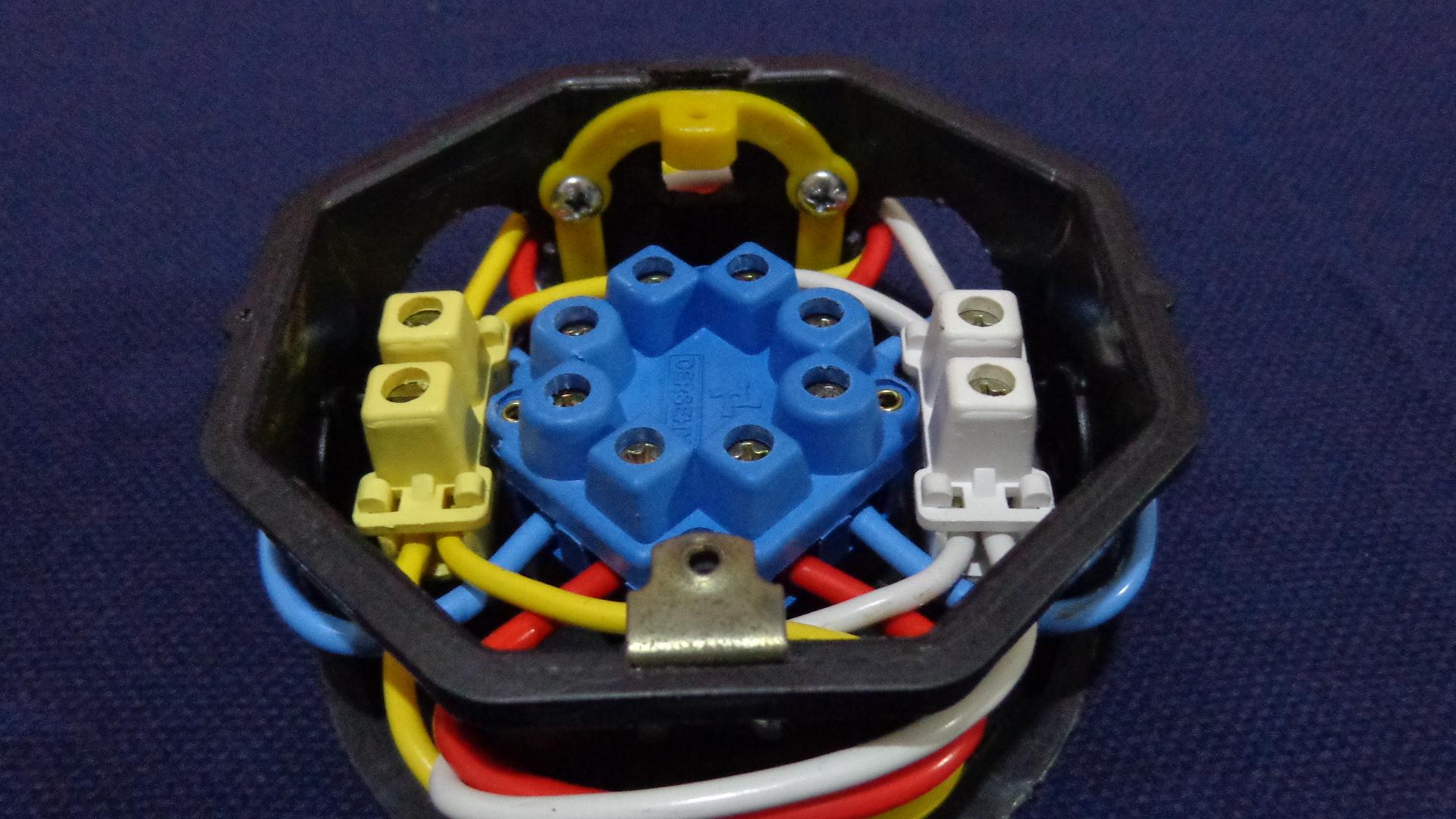

Caixa de passagem com um Derivador de Energia, dois Conectores CA-10 e um Reparo de Caixa de Luz - Imagem 1
Caixa de passagem com um Derivador de Energia, dois Conectores CA-10 e um Reparo de Caixa de Luz - Imagem 2

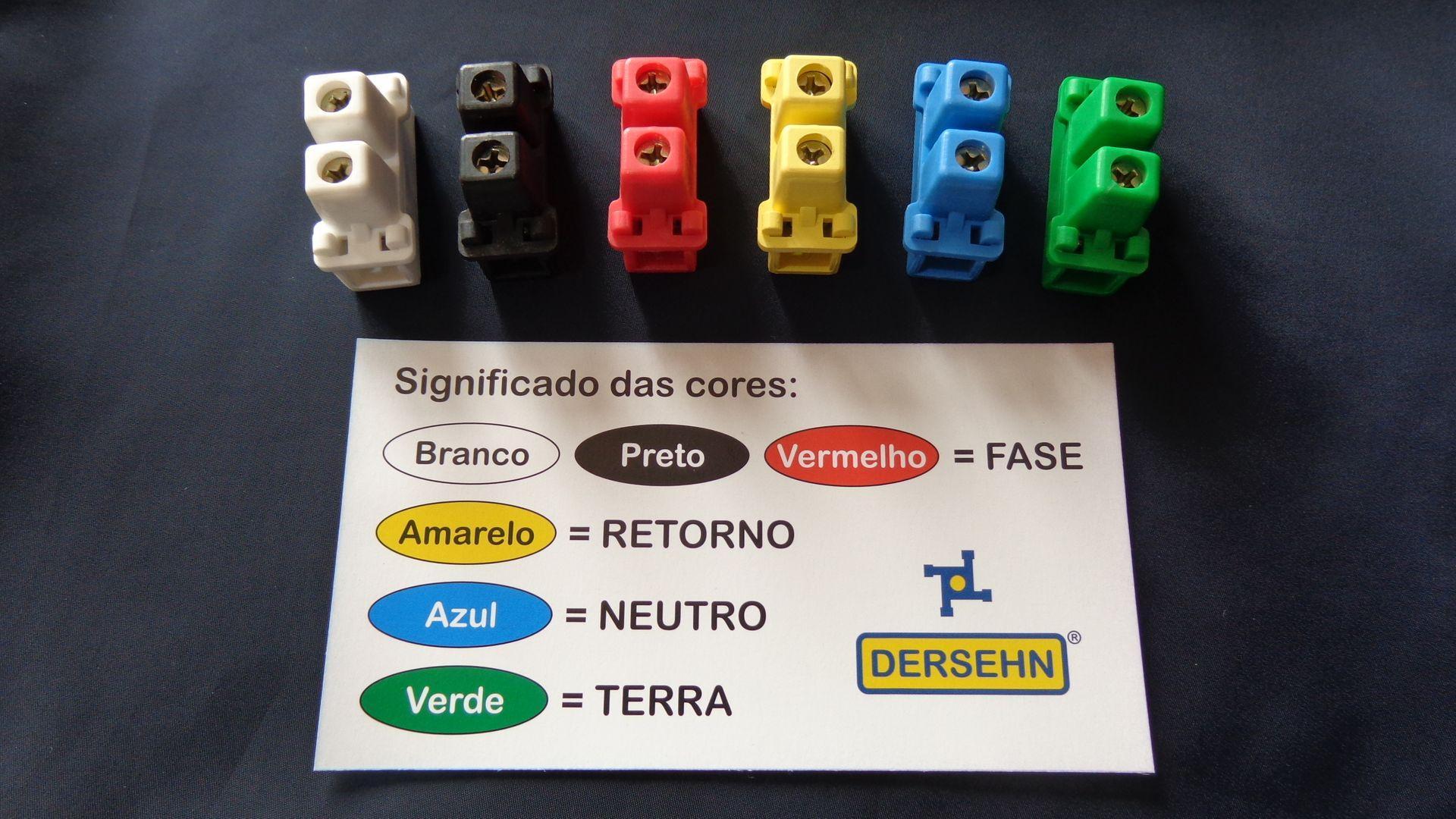

CA-10 - Significado das cores
- Fio rígido (ponta dobrada)
- Cabo flexível (sem dobra)
Conector CA-10 (nome comercial)
Conector Unipolar com Bornes Móveis (nome registrado no INPI)
Substitui com muita eficiência qualquer tipo de emenda e oferece muita qualidade em circuitos de baixa tensão até 50 ampères.
Especial para instalação de CHUVEIROS ou DUCHAS de variados modelos.
Tensão nominal máxima: 450 V
Condutores compatíveis: Fios rígidos de 2,5 a 6,0 mm2 e Cabos flexíveis de 2,5 a 10 mm2
Temperatura máxima de trabalho: 85° C
Componentes: Material isolante com antichama, aço, cobre ou liga de cobre.
Validade do produto: Indeterminado. Não perecível.
6 cores: branco, preto, vermelho, amarelo, azul e verde.
De uso interno ou abrigado
Evite acidentes. Antes de proceder a instalação verifique se a fiação está desenergizada. Utilize chave-teste.
Após a introdução dos condutores, aperte bem os parafusos.
Aconselha-se pessoa qualificada para realizar serviços elétricos.
