Terminal CCF - Conector para Cabos Flexíveis

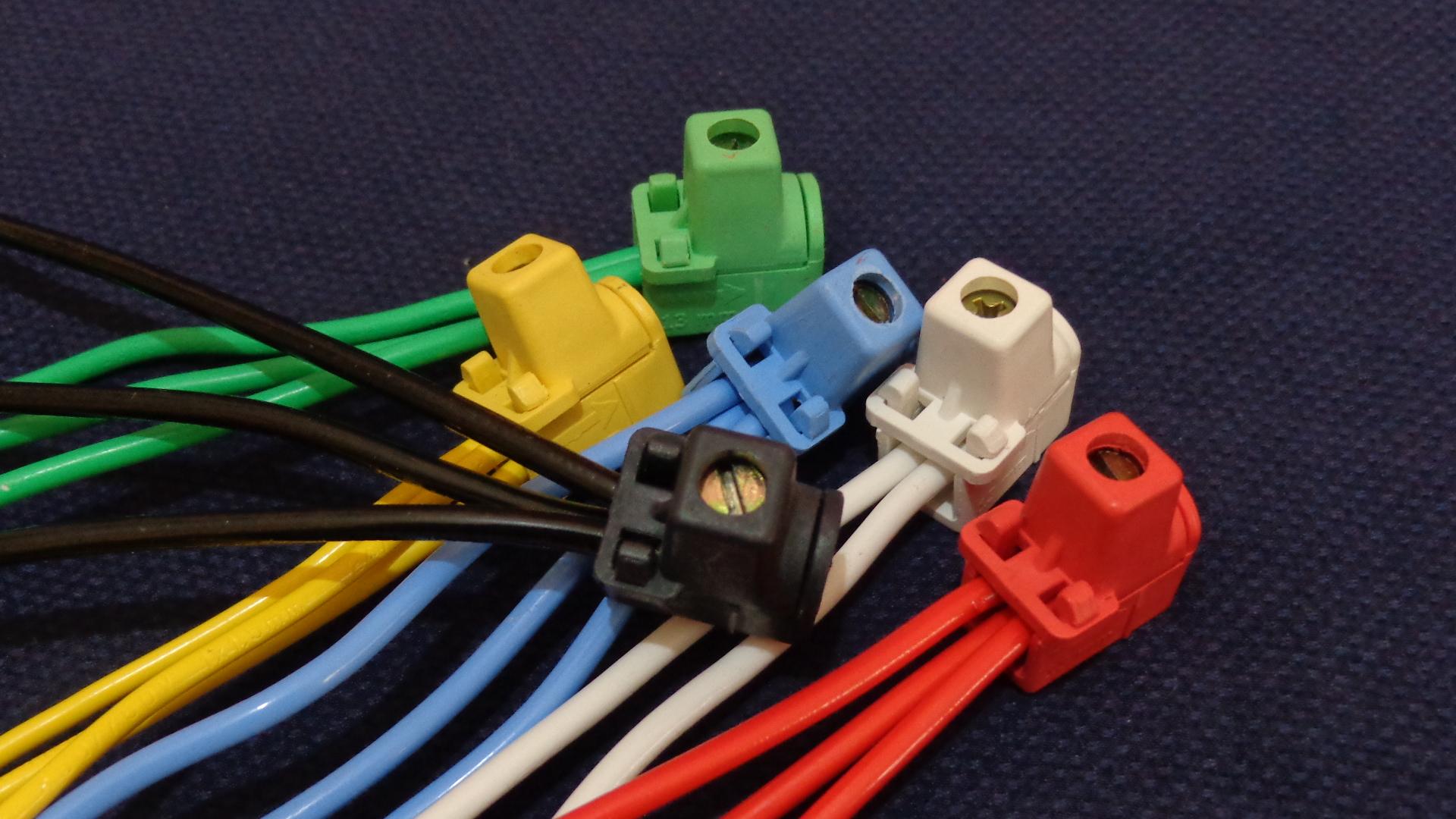

Terminal CCF - Exemplo com vários cabos sendo conectados

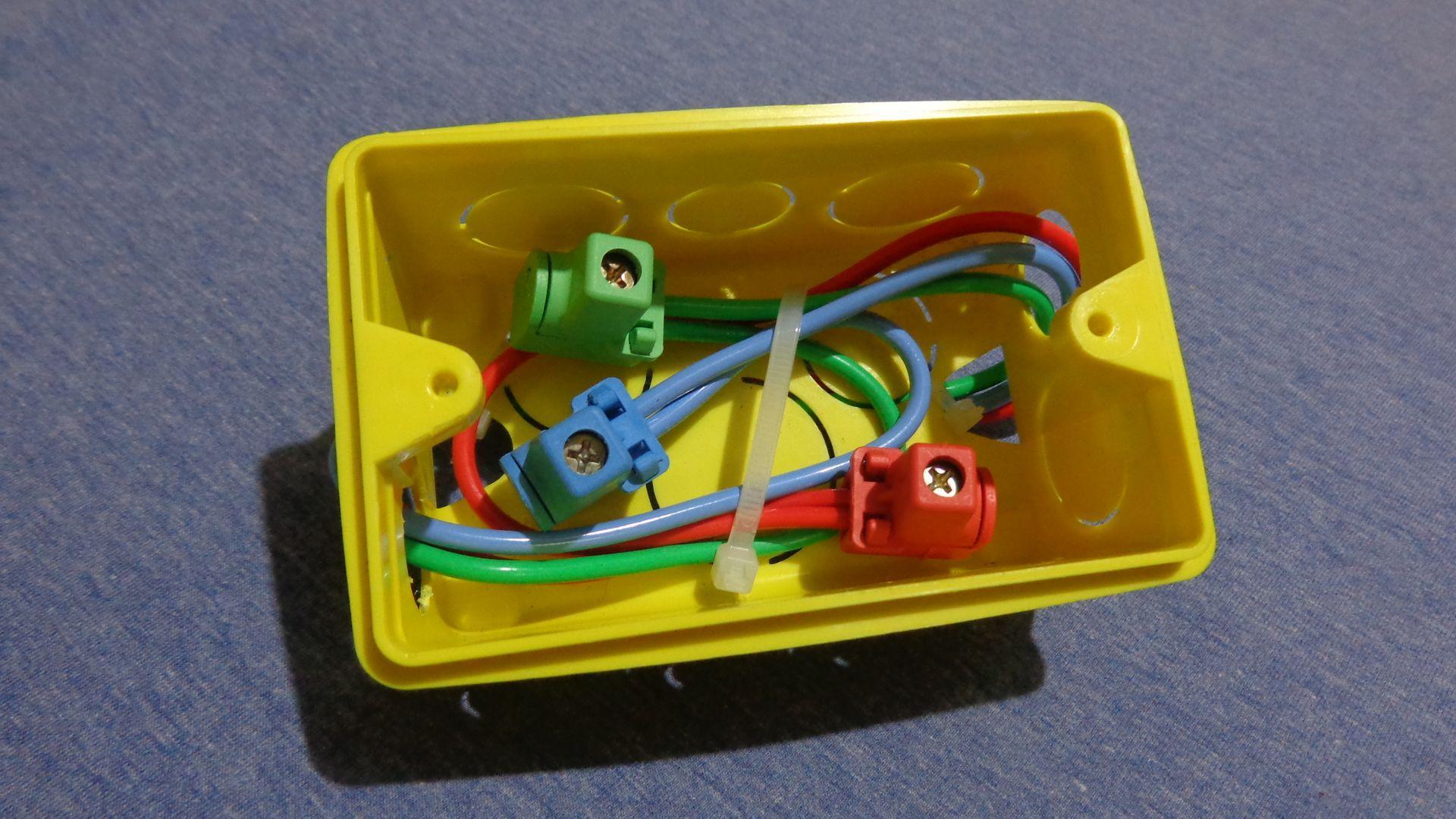

Terminal CCF - Exemplo de ligação de uma torneira elétrica com Terminais CCF. (FASE - NEUTRO - TERRA)

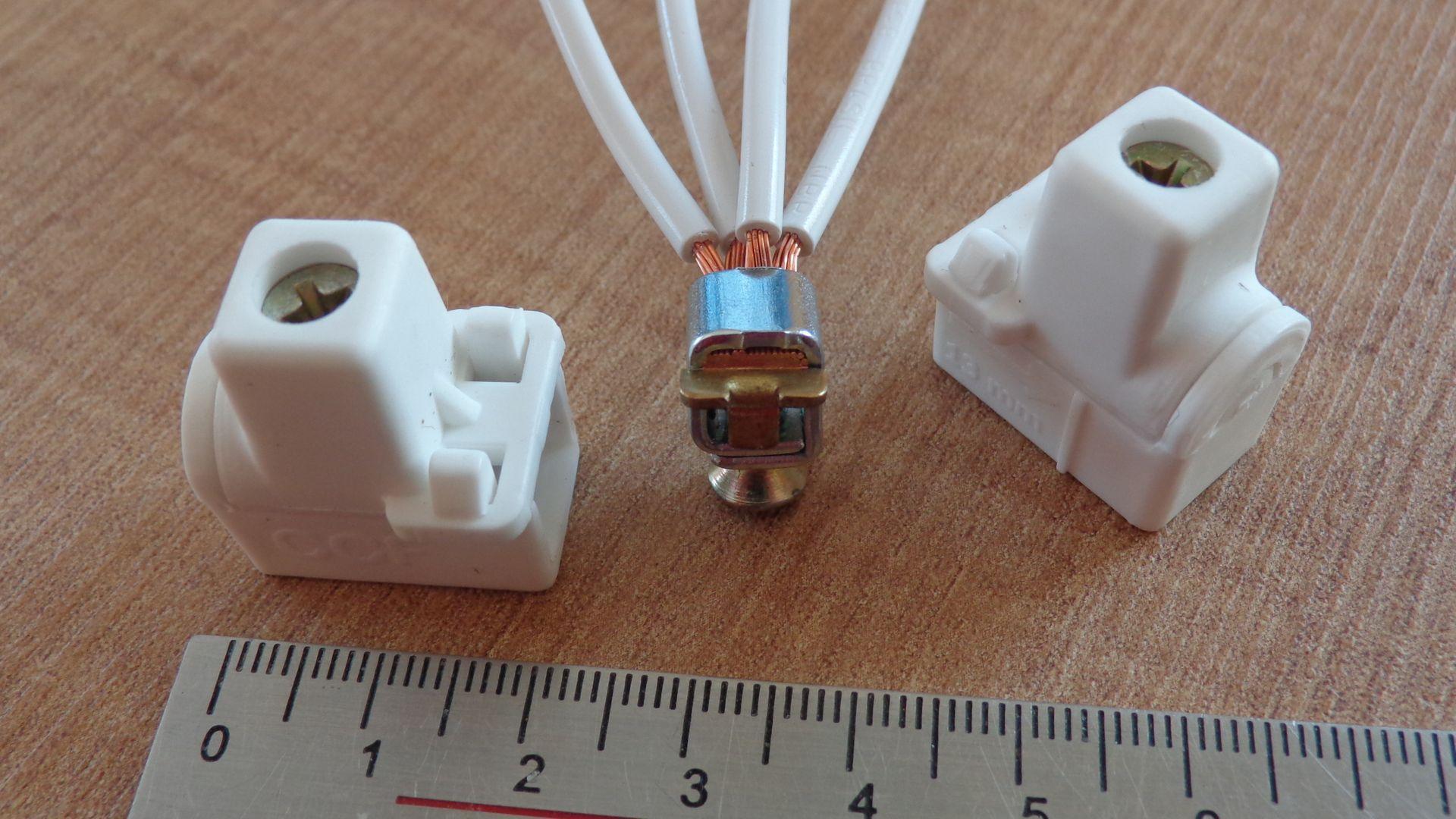

Terminal CCF - Junção de cabos perfeita. Exemplo de conexão com quatro cabos 1,5 mm2

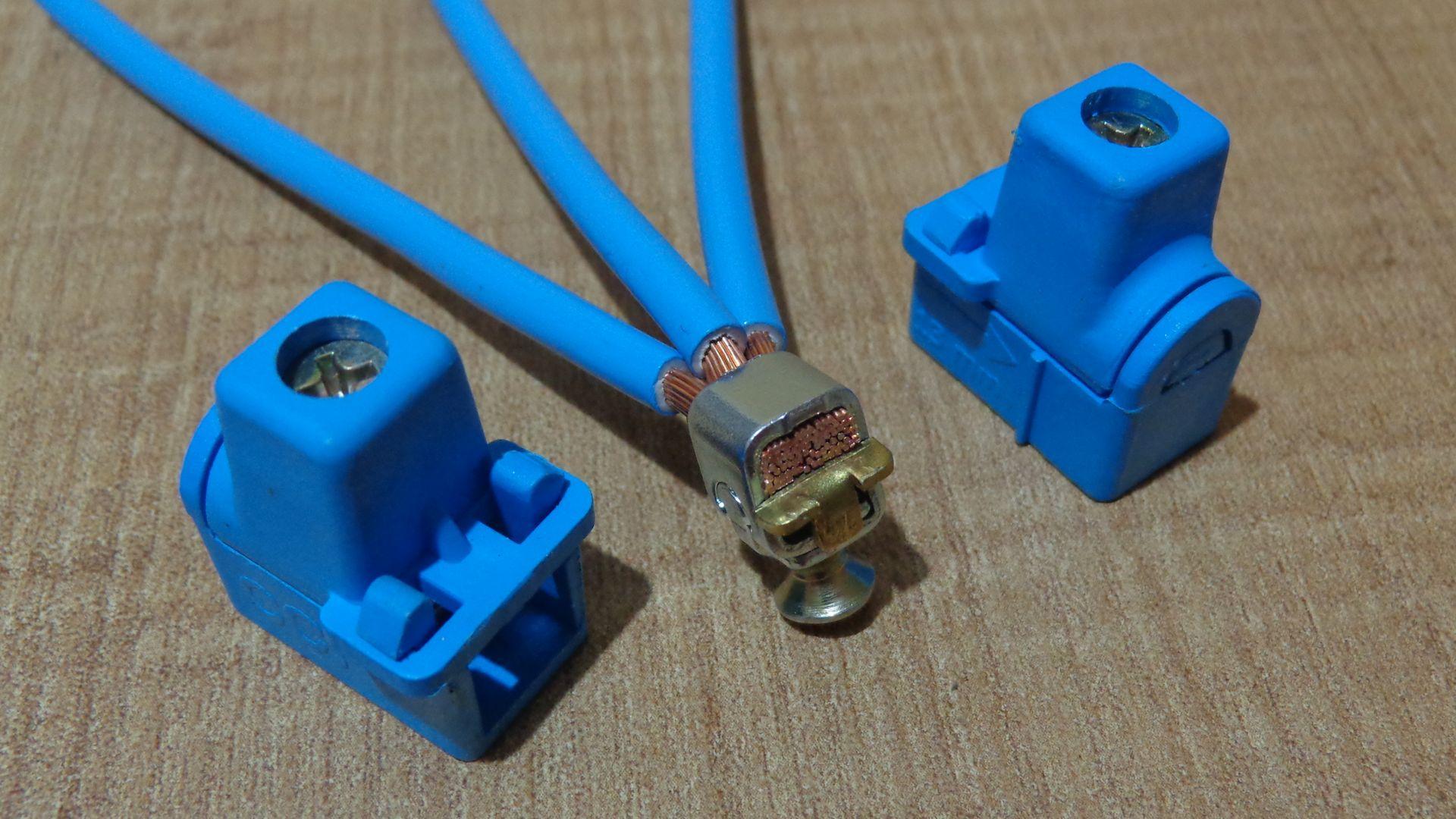

Terminal CCF - Junção de cabos perfeita. Exemplo de conexão com três cabos 4 mm2

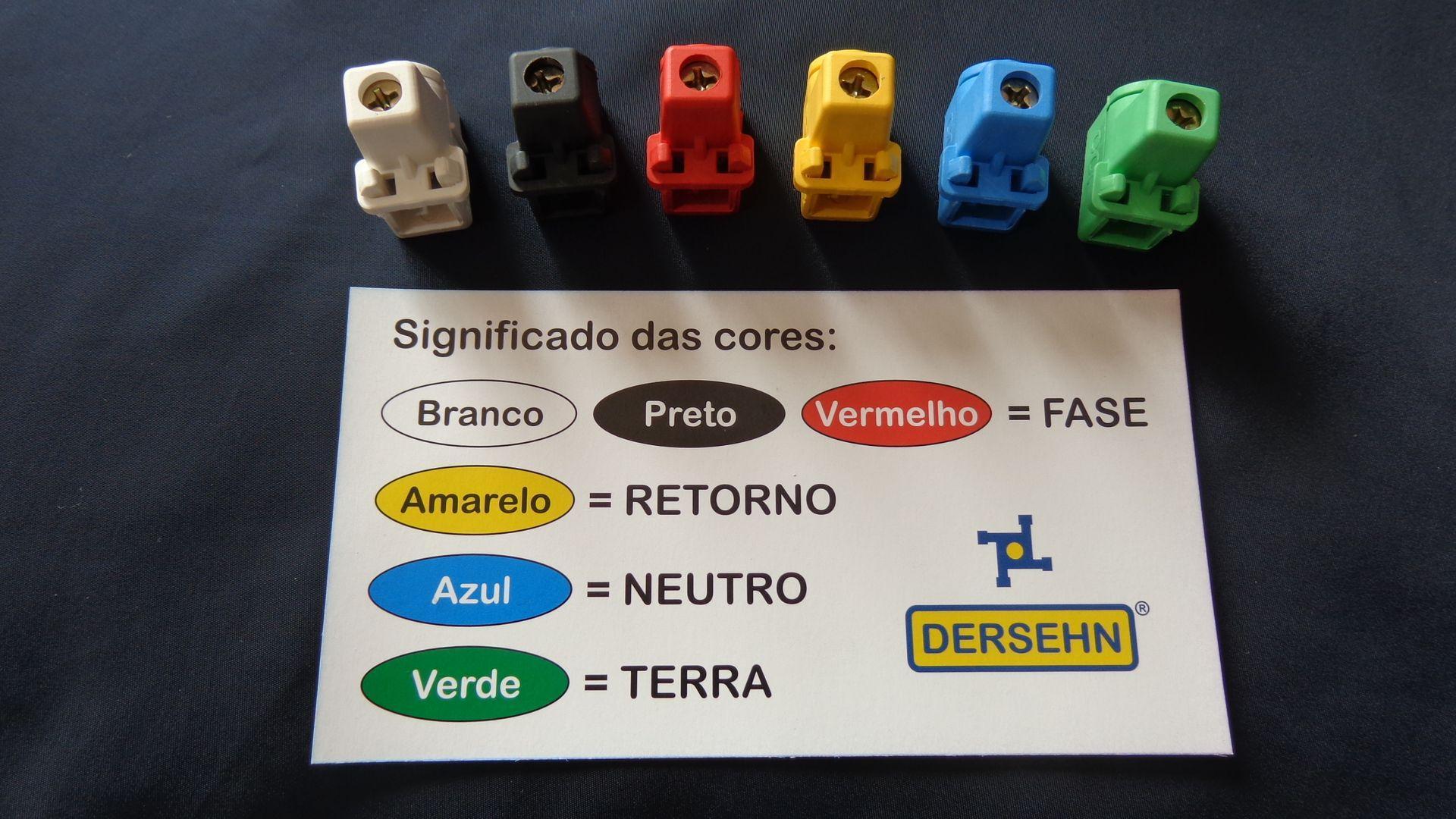

Terminal CCF - Significado das cores
- Normal. A dobra da ponta é opcional.
Conector com uma única entrada, desenvolvido especialmente para realizar conexões elétricas em espaços reduzidos, tipo caixas de luz 2x4 ou caixas do sistema “X”, exclusivamente com cabos flexíveis.
Em relação à concorrência, permite maior área de contato “sob pressão” na junção dos filamentos, sem danificar os mesmos. Este detalhe técnico melhora significativamente a passagem da corrente elétrica.
Pode ser utilizado na instalação de CHUVEIROS ou DUCHAS de variados modelos, com fiação flexível.
Produto para circuitos de baixa tensão até 50 ampères.
Tensão nominal máxima: 450 V
Condutores compatíveis: Cabos flexíveis de 2,5 a 10 mm2
Temperatura máxima de trabalho: 85° C
Componentes: Material isolante com antichama, aço, cobre ou liga de cobre.
Validade do produto: Indeterminado. Não perecível.
6 cores: branco, preto, vermelho, amarelo, azul e verde.
De uso interno ou abrigado
Evite acidentes. Antes de proceder a instalação verifique se a fiação está desenergizada. Utilize chave-teste.
Após a introdução dos condutores, aperte bem o parafuso.
Aconselha-se pessoa qualificada para realizar serviços elétricos.
